O104 Wasserkreislauf Ueberwachung

DE  EN

LabWatch 147

ist ein Web LIOB-580 Modul der Firma Loytec



LabWatch-147
Ort: O104 / Technologie / Tel. 061 207 3685/3684


Adresse:    10.34.108.147
Name:       http://phys-alarm-07.physik.p.unibas.ch
LWEB-147: lweb802

Benachrichtigung:
Email an Roland Steiner, Laurent Marot, Heinz Breitenstein, Sylvester Jakob, Peter Reimann, Roberto Maffiolini
Alarmierungen:
Email an Roland Steiner, Laurent Marot, Heinz Breitenstein,  Sylvester Jakob, HW, Peter Reimann, Roberto Maffiolini
SMS  an Laurent Marot, HW+Stv's.

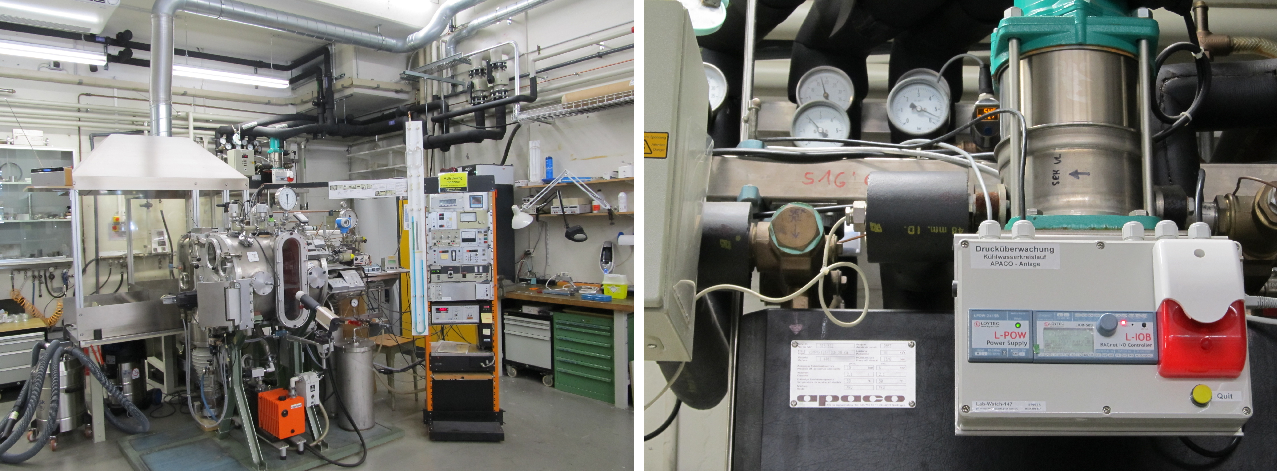

Dieses Modul überwacht den Rücklauf Wasserdruck und die Wasserdruckdifferenz des Vor- und Rücklaufs am Apaco Kühlwasserkreislaufs in der Technologie O104.

Unterschreitet der Rücklaufdruck 0.6 bar schaltet sich die Analge automatisch aus.
Um dies zu verhindern wird beim Unterschreiten des RL von 1.1 bar eine Benachrichtigung per Email an die Verantwortlichen gesendet.

Eine Benachrichtigungs-Email an techalarm-phys@unibas.ch wird gesendet und an die Verantwortlichen weitergeleitet:
Absender: LabWatch-147 / Raum U175
Subject :  RL-Druck zu tief / O104 Apaco-Station

RL= <ist> bar
Wasserdruck im Raum O104 des RL fällt unter <soll> bar
Wasser sollte demnächst nachgefüllt werden
{timestamp}
Mehr Infos auf https://labwatch.physik.unibas.ch/labwatch/147
Alarm Clear Subject : RL-Druck Cleared / O104 Apaco-Station
Wasserdruck im Raum O104 des RL übersteigt  <soll> bar
und ist wieder im Normalbereich!
{timestamp}

Unterschreitet der Vorlaufdruck 4.5 bar könnte die Pumpe ausgefallen sein.
Eine Benachrichtigungs-Email an techalarm-phys@unibas.ch wird gesendet und an die Verantwortlichen weitergeleitet:
Absender: LabWatch-147 / Raum U175
Subject :  VL-Druck zu tief / O104 Apaco-Station

Wasserdruck im Raum O104des VL fällt unter 4.5 bar
Pumpe evtl. ausgefallen.
{timestamp}
https://labwatch.physik.unibas.ch/labwatch/147
Alarm Clear Subject : VL-Druck Cleared / O104 Apaco-Station
Wasserdruck im Raum O104des VL übersteigt 4.5 bar
und ist wieder im Normalbereich
{timestamp}

Sollte der RL-Druck weiter auf unter 0.9 bar sinken, wird ein akutischer und optischer Alarm ausgelöst. Dies kann mittels Quittierungsmöglichkeit den akustischen Alarm für 60 Minuten unterdrückt. Das gleiche gilt auch bei Unter- oder Ueberschreitung des Differenzdrucks.

Eine Alarmierungs-Email an techalarm-phys@unibas.ch wird gesendet und an die Verantwortlichen weitergeleitet:
Absender: LabWatch-147 / Raum O104
Subject :  Alarm / O104 Apaco-Station

Alarm / O104 Apaco-Station
{timestamp}
Wasserdruck des RL im Raum O104 fällt unter <soll_wert> bar
Fällt der Druck unter 0.6 bar wird die Anlage abgeschaltet

Mehr Infos auf https://labwatch.physik.unibas.ch/labwatch/147



Absender: LabWatch-147 / Raum O104
Subject :  Alarm / O104 Apaco-Station

Alarm / O104 Apaco-Station
{timestamp}
Wasserdruckdifferenz im Raum O104 zwischen VL und RL unterschreitet <soll_wert> bar

Mehr Infos auf https://labwatch.physik.unibas.ch/labwatch/147
Alarm Clear Subject : Alarm Cleared / O104 Apaco-Station
Alarm Cleared / O104 Apaco-Station
{timestamp}
Wasserdruckdifferenz im Raum O104 zwischen VL und RL überschreitet <soll_wert> bar und ist wieder im Normalbereich!



Absender: LabWatch-147 / Raum O104
Subject :  Alarm / O104 Apaco-Station

Alarm / O104 Apaco-Station
{timestamp}
Wasserdruckdifferenz im Raum O104 zwischen VL und RL überschreitet <soll_wert> bar

Mehr Infos auf https://labwatch.physik.unibas.ch/labwatch/147
Alarm Clear Subject : Alarm Cleared / O104 Apaco-Station
Alarm Cleared / O104 Apaco-Station
{timestamp}
Wasserdruckdifferenz im Raum O104 zwischen VL und RL unterschreitet <soll_wert> bar und ist wieder im Normalbereich!



Absender: LabWatch-147 / Raum O104
Subject :  Alarm Quitt / O104 Apaco Station

Die Quittiertaste wurde vorort gedrückt!!!


   Benachrichtigungsschwellenwert
  • Sekundär Rücklaufdruck < 1.1 bar
  • Sekundär Vorlaufdruck   < 4.5 bar
    Alarmschwellenwerte
  • Sekundär Rücklaufdruck < 0.9 bar
  • Sekundär Differenzdruck < 0.7 bar
  • Sekundär Differenzdruck > 4.5 bar
  • Trigger delay time         = 10 sec
  • ReAlarm time                = 60 min

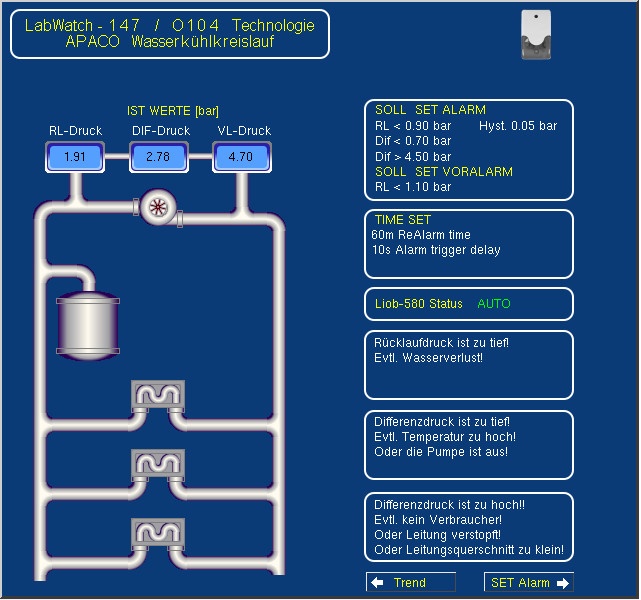

LWEB Browser Visualisierung
Hier im LWEB-147 ist es möglich die Druckwerte auszulesen oder neue Alarmschwellenwerte einzugeben.
