E011 Wasserkreislauf Ueberwachung
DE  EN

LabWatch 155

ist ein Web LIOB-580 Modul der Firma Loytec



LabWatch-155
Ort: E011
/ Nanotube-Lab / Tel.: 061 207 36 76

Adresse:    10.34.108.155
Name:       http://phys-alarm-15.physik.p.unibas.ch
LWEB-155: lweb802

Benachrichtigung:
Email an Daniel Sacker, Milo Yaro Swinkels, Gerard Gadea Diez, Pikettdienst
Alarmierungen:
Email an Daniel Sacker, Milo Yaro Swinkels, Gerard Gadea Diez, Pikettdienst
SMS  an Daniel Sacker, Milo Yaro Swinkels, Gerard Gadea Diez, HW+Stv, Pikettdienst

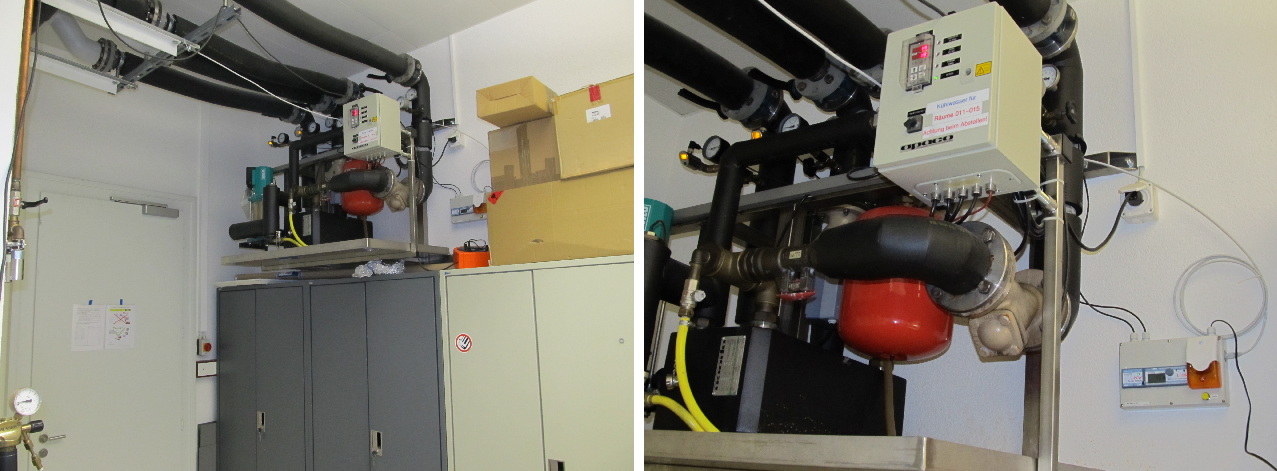

Dieses Modul überwacht den Rücklauf Wasserdruck und die Wasserdruckdifferenz des Vor- und Rücklaufs am Apaco Kühlwasserkreislaufs im Labor E011.

Unterschreitet der Rücklaufdruck 0.6 bar schaltet sich die Analge automatisch aus.
Um dies zu verhindern wird beim Unterschreiten des RL von 1.1 bar eine Benachrichtigung per Email an die Verantwortlichen gesendet.

Eine Benachrichtigungs-Email an techalarm-phys@unibas.ch wird gesendet und an die Verantwortlichen weitergeleitet:
Absender: LabWatch-155 / Raum E011
Subject :  RL-Druck zu tief / E011 Apaco-Station

RL= <ist_wert>
Wasserdruck im Raum E011 des RL fällt unter <soll> bar
Wasser sollte demnächst nachgefüllt werden
{timestamp}
Mehr Infos auf https://labwatch.physik.unibas.ch/labwatch/155
Alarm Clear Subject : RL-Druck Cleared / E011 Apaco-Station
Wasserdruck im Raum E011 des RL übersteigt  <soll> bar und ist wieder im Normalbereich!
<timestamp>

Unterschreitet der Vorlaufdruck 7.5 bar könnte die Pumpe ausgefallen sein.
Eine Benachrichtigungs-Email an techalarm-phys@unibas.ch wird gesendet und an die Verantwortlichen weitergeleitet:
Absender: LabWatch-155 / Raum E011
Subject :  VL-Druck zu tief / E011 Apaco-Station

Wasserdruck im Raum E011des VL fällt unter 4.5 bar
Pumpe evtl. ausgefallen.
{timestamp}
https://labwatch.physik.unibas.ch/labwatch/155
Alarm Clear Subject : VL-Druck Cleared / E011 Apaco-Station
Wasserdruck im Raum E011des VL übersteigt 4.5 bar
und ist wieder im Normalbereich

Sollte der RL-Druck weiter sinken unter 0.9 bar, wird ein akutischer und optischer Alarm ausgelöst.
im Raumen E011 mit Quittierungsmöglichkeit, die den akustischen Alarm für 60 Minuten unterdrückt.
Das gleiche gilt auch bei Unter- oder Ueberschreitung des Differenzdrucks.

Bei unterschreitung des RL-Druck unter 0.9 bar wird eine Alarmierungs-Email an techalarm-phys@unibas.ch gesendet und an die Verantwortlichen weitergeleitet:
Absender: LabWatch-155 / Raum E011
Subject :  Alarm / E011 Apaco-Station

Alarm / E011 Apaco-Station
{timestamp}
Wasserdruck des RL im Raum E011 fällt unter <soll_wert> bar
Unter 0.6 bar wird die Anlage abgeschaltet

Mehr Infos auf https://labwatch.physik.unibas.ch/labwatch/155

Eine Benachrichtigungs-Email wird bei Unter- oder Ueberschreitung des Differenzdrucks an techalarm-phys@unibas.ch gesendet und an die Verantwortlichen weitergeleitet:
Absender: LabWatch-155 / Raum E011
Subject :  Alarm / E011 Apaco-Station

Alarm / E011 Apaco-Station
{timestamp}
Wasserdruckdifferenz im Raum E011 zwischen VL und RL unterschreitet <soll_wert> bar

https://labwatch.physik.unibas.ch/labwatch/155
Alarm Clear Subject : Alarm Cleared / E011 Apaco-Station
Alarm Cleared / E011 Apaco-Station
{timestamp}
Wasserdruckdifferenz im Raum E011 zwischen VL und RL überschreitet <soll_wert> bar und ist wieder im Normalbereich!


Absender: LabWatch-155 / Raum E011
Subject :  Alarm / E011 Apaco-Station

Alarm / E011 Apaco-Station
{timestamp}
Wasserdruckdifferenz im Raum E011 zwischen VL und RL überschreitet <soll_wert> bar

https://labwatch.physik.unibas.ch/labwatch/155
Alarm Clear Subject : Alarm Cleared / E011 Apaco-Station
Alarm Cleared / E011 Apaco-Station
{timestamp}
Wasserdruckdifferenz im Raum E011 zwischen VL und RL unterschreitet <soll_wert> bar und ist wieder im Normalbereich!


Absender: LabWatch-155 / Raum E011
Subject :  Alarm Quitt / E011 Apaco Station

Die Quittiertaste wurde vorort gedrückt!!!

   Normalbereich
  • RL-Druck 1.90 bar
  • VL-Druck 7.68 bar


   Benachrichtigungsschwellenwert
  • Sekundär Rücklaufdruck < 1.1 bar
  • Sekundär Vorlaufdruck   < 7.5 bar
    Alarmschwellenwerte
  • Sekundär Rücklaufdruck < 0.9 bar
  • Sekundär Differenzdruck < 0.6 bar
  • Sekundär Differenzdruck > 6.5 bar
  • Trigger delay time         = 10 sec
  • ReAlarm time                = 60 min

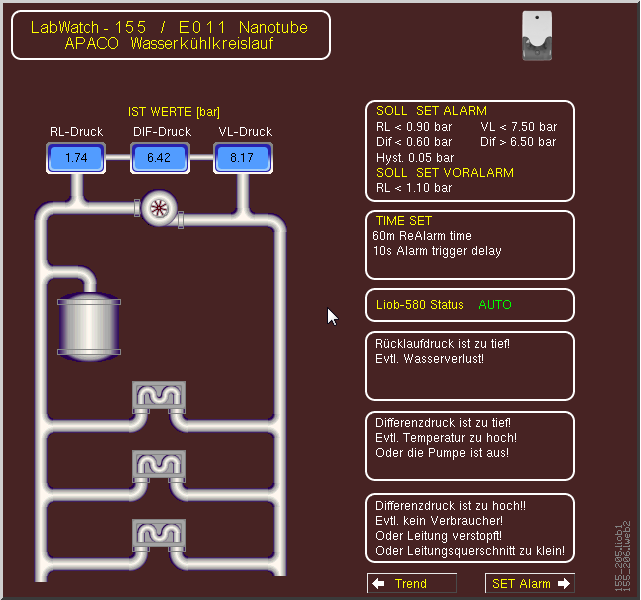

Bild der LWEB Browser Visualisierung
Hier im LWEB-155 ist es möglich die Druckwerte auszulesen oder neue Alarmschwellenwerte einzugeben.

LWEB803 Visualisierungs-Software
