U175 Wasserkreislauf Ueberwachung

DE  EN

LabWatch 146

ist ein Web LIOB-580 Modul der Firma Loytec



LabWatch-146

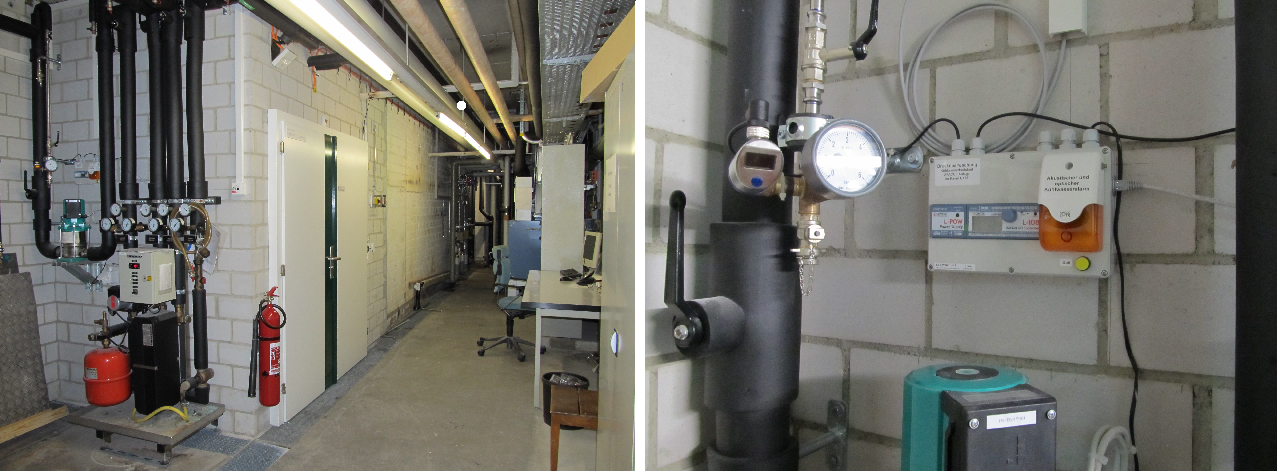

Ort: U175 / Lüftungszentrale / Tel. 061 207 3797/3665/3824


Adresse:    10.34.108.146
Name:       http://phys-alarm-06.physik.p.unibas.ch
LWEB-146: lweb802

Benachrichtigung:
Email an Marco Martina,  Roland Steiner, Laurent Marot, Heinz Breitenstein, Peter Reimann, Roberto Maffiolini
Alarmierungen:
Email an Marco Martina,  Roland Steiner, Laurent Marot, Heinz Breitenstein, Peter Reimann, Roberto Maffiolini
SMS  an Laurent Marot, HW+Stv's.

Dieses Modul überwacht den Rücklauf Wasserdruck und die Wasserdruckdifferenz des Vor- und Rücklaufs am Apaco Kühlwasserkreislaufs im Keller U175.

Unterschreitet der Rücklaufdruck 0.6 bar schaltet sich die Analge automatisch aus.
Um dies zu verhindern wird beim Unterschreiten des RL von 1.1 bar eine Benachrichtigung per Email an die Verantwortlichen gesendet.

Eine Benachrichtigungs-Email an techalarm-phys@unibas.ch wird gesendet und an die Verantwortlichen weitergeleitet:
Absender: LabWatch-146 / Raum U175
Subject :  RL-Druck zu tief / U175 Apaco-Station

Wasserdruck im Raum U175 des RL fällt unter <soll> bar
Wasser sollte demnächst nachgefüllt werden
{timestamp}
Mehr Infos auf https://labwatch.physik.unibas.ch/labwatch/146
Alarm Clear Subject : RL-Druck Cleared / U175 Apaco-Station
Wasserdruck im Raum U175 des RL übersteigt  <soll> bar und ist wieder im Normalbereich!
{timestamp}

Unterschreitet der Vorlaufdruck 4.5 bar könnte die Pumpe ausgefallen sein.
Eine Benachrichtigungs-Email an techalarm-phys@unibas.ch wird gesendet und an die Verantwortlichen weitergeleitet:
Absender: LabWatch-146 / Raum U175
Subject :  VL-Druck zu tief / U175 Apaco-Station

Wasserdruck im Raum U175 des VL fällt unter 4.5 bar
Pumpe evtl. ausgefallen.
{timestamp}
https://labwatch.physik.unibas.ch/labwatch/146
Alarm Clear Subject : VL-Druck Cleared / U175 Apaco-Station
VL-Druck Cleared / U175
Wasserdruck im Raum U175 des VL übersteigt 4.5 bar
und ist wieder im Normalbereich
{timestamp}

Sollte der RL-Druck weiter sinken unter 0.9 bar, wird ein akutischer und optischer Alarm ausgelöst.
und zwar in den Räumen U175/U162/U163/U164/U165 mit jeweiliger Quittierungsmöglichkeit, die den akustischen Alarm für 60 Minuten unterdrückt.
Das gleiche gilt auch bei Unter- oder Ueberschreitung des Differenzdrucks.

Eine Alarmierungs-Email an techalarm-phys@unibas.ch wird gesendet und an die Verantwortlichen weitergeleitet:
Absender: LabWatch-146 / Raum U175
Subject :  Alarm / U175 Apaco-Station

Alarm / U175 Apaco-Station
{timestamp}
Wasserdruck des RL im Raum U175 fällt unter <soll_wert> bar
Unter 0.6 bar wird die Anlage abgeschaltet

Mehr Infos auf https://labwatch.physik.unibas.ch/labwatch/146


Absender: LabWatch-146 / Raum U175
Subject :  Alarm / U175 Apaco-Station

Alarm / U175
{timestamp}
Wasserdruckdifferenz im Raum U175 zwischen VL und RL unterschreitet <soll_wert> bar

https://labwatch.physik.unibas.ch/labwatch/146
Alarm Clear Subject : Alarm Cleared / U175 Apaco-Station
Alarm Cleared / U175
{timestamp}
Wasserdruckdifferenz im Raum U175 zwischen VL und RL überschreitet <soll_wert> bar und ist wieder im Normalbereich!


Absender: LabWatch-146 / Raum U175
Subject :  Alarm / U175 Apaco-Station

Alarm / U175
{timestamp}
Wasserdruckdifferenz im Raum U175 zwischen VL und RL überschreitet <soll_wert> bar

https://labwatch.physik.unibas.ch/labwatch/146
Alarm Clear Subject : Alarm Cleared / U175 Apaco-Station
Alarm Cleared / U175
{timestamp}
Wasserdruckdifferenz im Raum U175 zwischen VL und RL unterschreitet <soll_wert> bar und ist wieder im Normalbereich!


Absender: LabWatch-147 / Raum O104
Subject :  Alarm Quitt / O104 Apaco Station

Die Quittiertaste wurde vorort gedrückt!!!


   Benachrichtigungsschwellenwert
  • Sekundär Rücklaufdruck < 1.1 bar
  • Sekundär Vorlaufdruck   < 5.0 bar
    Alarmschwellenwerte
  • Sekundär Rücklaufdruck < 0.8 bar
  • Sekundär Differenzdruck < 0.7 bar
  • Sekundär Differenzdruck > 4.5 bar
  • Trigger delay time         = 10 sec
  • ReAlarm time                = 60 min

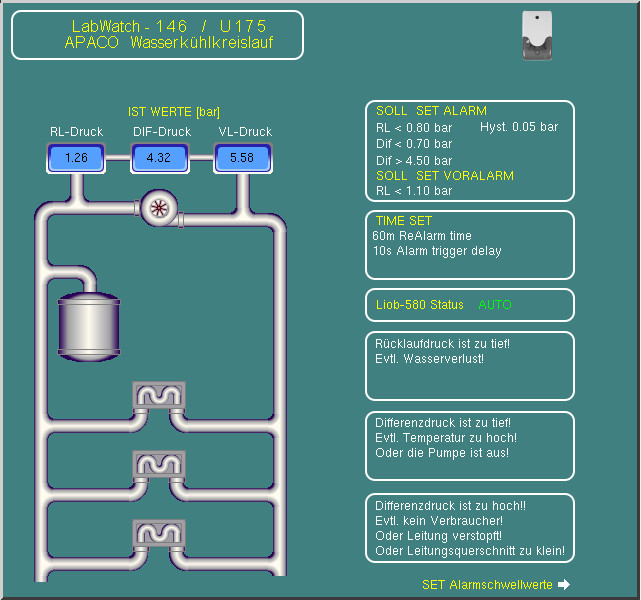

LWEB Browser Visualisierung
Hier im LWEB-146 ist es möglich die Druckwerte auszulesen oder neue Alarmschwellenwerte einzugeben.
