E003 Diverse  Ueberwachungen im Maschienenraum


LabWatch 149

ist  ein Web LIOB-580 Modul der Firma Loytec



LabWatch-149

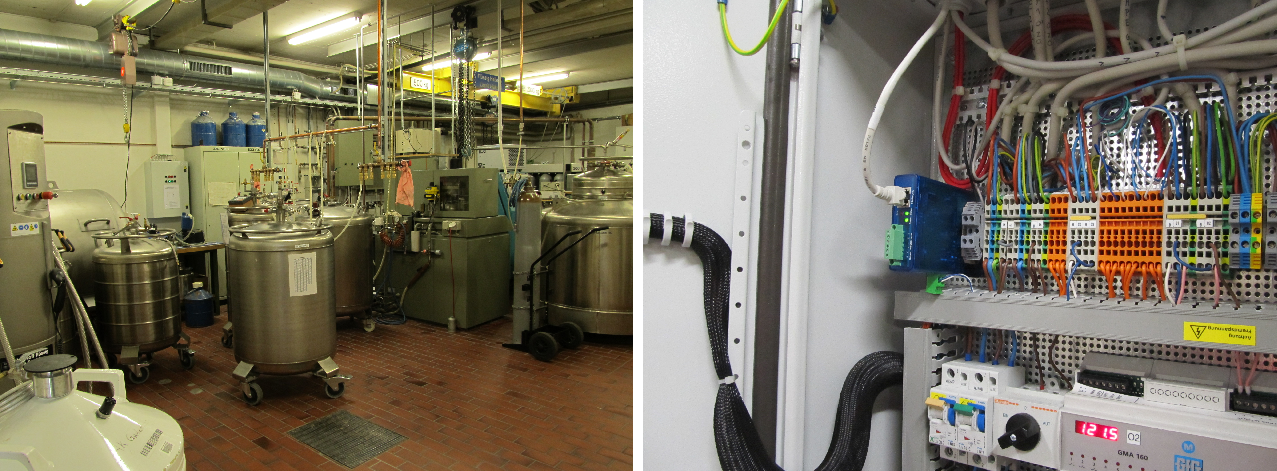

Ort: E003 / Maschinenraum

Adresse:  10.34.108.149
Name:     http://phys-alarm-09.physik.p.unibas.ch/

Sauerstoffüberwachung:
Voralarmierungen:

Email an Dominik Sifrig, Patrick Stöcklin, Roberto Maffiolini
SMS  an

Hauptalarmierungen:
Email an Dominik Sifrig, Patrick Stöcklin, HW, SiBe, Roberto Maffiolini
SMS  an Dominik Sifrig, Patrick Stöcklin, HW+Stv's, SiBe+Stv's

Ueberwachung der Stickstoff- und Wasserstoffverschnutzung im Helium
Info-Email:
Email an  Roberto Maffiolini
SMS  an


Dieses Modul überwacht einerseits die Sauerstoffkonzentration im Raum E003 und Zeichnet die Stickstoff- und Wasserstoffverschmutzung im Heliumhauskreislauf.

Sauerstoffüberwachung:
Unterschreitet die O2 Konzentration 17% löst das Modul einen Voralarm aus.
Die Türen werden geschlossen, über den Eingängen und im Raum E003 Leuchten Alarmtafeln auf mit der Aufschrift "GasAlarm Raum verlassen" und die Lüftung schaltet sich ein.
Eine Email an techalarm-phys@unibas.ch wird gesendet und an die Verantwortlichen weitergeleitet:
Absender: LabWatch-149 / Maschieneraum E003
Subject :  Voralarm / E003 Stickstoffkonzentration

Voralarm / E003
{timestamp}
Sauerstoffkonzentration unter 17%
Türen wurden geschlossen!
Mehr Infos auf https://labwatch.physik.unibas.ch/perswatch/149
Alarm Clear Subject : Alarm V-Cleared / E003 Stickstoffkonzentration
Voralarm Cleared / E003
{timestamp}
Sauerstoffkonzentration ist wieder im Normalbereich


Sollte sich innert 30 Sekunden die O2 Konzentration nicht wieder im Normalbereich befinden wird ein Hauptalarm per Email & SMS ausgelöst.
Absender: LabWatch-149 / Maschieneraum E003
Subject :  Hauptalarm / E003 Stickstoffkonzentration

Hauptalarm / E003
{timestamp}
Sauerstoffkonzentration unter 17%
Türen wurden geschlossen!
Mehr Infos auf https://labwatch.physik.unibas.ch/perswatch/149
Alarm Clear Subject : Alarm H-Cleared / E003 Stickstoffkonzentration
Hauptalarm Cleared / E003
{timestamp}
Sauerstoffkonzentration ist wieder im Normalbereich


Ueberwachung der Stickstoff- und Wasserstoffverschmutzung im Helium:
Das Modul erfasst die Stickstoff- und Wasserstoffkonzentration der letzten 7 Tage in ein CSV-File.
Die Stickstoffkonzentration nach der Wiedergewinnung einerseits und vor dem Ballon andererseits wird als Kurvenverlauf dargestellt und gespeichert.
Die Wasserstoffkonzentration kann je nach Einstellung an drei verschiedenen Punkte gemessen, gespeichert und dargestellt werden. Am Kompressor Ballon, am Bündel 4.6 oder am Reiniger & Verflüssiger.
Drei Sollwerte die bei Ueberschreitung eine Email-Benachrichtigung versenden, können für die Stickstoff- und Wasserstoffmessungen gesetzt werden.

O2 Alarmierungschwellwert

  • O2 Voralarm < 17%
  • O2 Haubtalarm 30s nach dem Voralarm

N2 & H2 Benachrichtigungsschwellen
  • N2 in He after recovery > ??%
  • N2 in He before ballon   > ??%
  • H2 in He                     > ??ppm
