E014 Interlock Ueberwachung

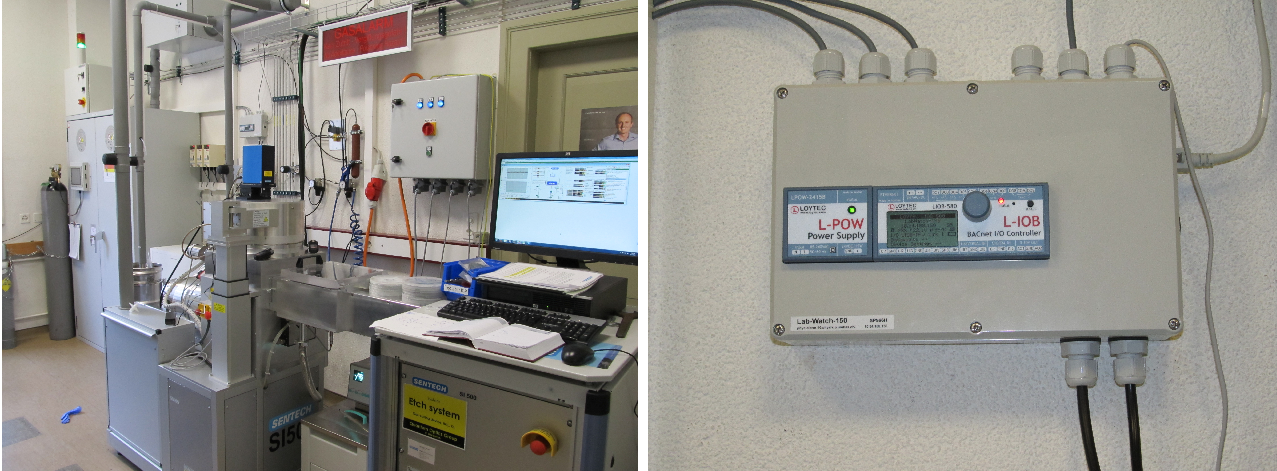

LabWatch 150


ist  ein Web LIOB-580 Modul der Firma Loytec



LabWatch-150
Ort: E014 / IPC-Anlage / Tel.: 061 207 36 79

Adresse:    10.34.108.150
Name:       http://phys-alarm-10.physik.p.unibas.ch
LWEB-150: lweb802

Benachrichtigung Kühlwasserausfall, Druckluftumschaltung und Lüftungsausfall
Email an Daniel Sacker, Arne Barfuss, Daniel Riedel, Natascha Hedrich, Sigurd Flagan, Roberto Maffiolini
Alarmierungen Gas Sensorfehler, Gasalarm MAK50% und MAK 100%
Email an Daniel Sacker, Arne Barfuss, Daniel Riedel, Natascha Hedrich, Sigurd Flagan, HW, SiBe , Roberto Maffiolini
SMS  an HW+Stv's, SiBe+Stv's

Dieses Modul leitet verschiedene Interlocks im Raum E014 per Email weiter.

Per Email weitergeleitet werden:
  • Ueberschreitet die Gaskonzentration in der Anlage Mak 100% -> Gasalarm
  • Ueberschreitet die Gaskonzentration in der Anlage Mak 50% -> Gasalarm
  • Lüftungs Funktionsüberwachung -> Technischer Alarm
  • Gassensoren Funktionsüberwachung -> Technischer Alarm
  • Pressluft Drucküberwachung -> Technischer Alarm
  • Kühlwasserüberwachung -> Technischer Alarm

Eine Email an techalarm-phys@unibas.ch wird gesendet und an die Verantwortlichen weitergeleitet:
Absender: LabWatch-150 / Raum E014
Subject :  Alarm / E014 Gaslalarm Mak 100%

Alarm / E014
{timestamp}
Mak 100% Gaskonzentration in der Anlage erreicht 100%
Labor E014 Tel.: 061 207 36 79
Mehr Infos auf https://labwatch.physik.unibas.ch/perswatch/150
Alarm Clear Subject : Alarm Cleared / E014 Gaslalarm Mak 100%
Alarm Cleared / E014
{timestamp}
MAK 100% Gaskonzentration wieder im Normalbereich

Absender: LabWatch-150 / Raum E014
Subject :  Alarm / E014 Gaslalarm Mak 50%

Alarm / E014
{timestamp}
Mak 50% PanGas-Anlage meldet Gaskonzentration überschreitet 50%
Labor E014 Tel.: 061 207 36 79
Mehr Infos auf https://labwatch.physik.unibas.ch/perswatch/150
Alarm Clear Subject : Alarm Cleared / E014 Gaslalarm Mak 50%
Alarm Cleared / E014
{timestamp}
Mak 50% Gaskonzentration wieder im Normalbereich

Absender: LabWatch-150 / Raum E014
Subject :  Alarm / E014 Lüftungsfehler

PanGas-Anlage meldet Lüftung ausgefallen
Mehr Infos auf https://labwatch.physik.unibas.ch/perswatch/150
{timestamp}
Alarm Clear Subject : Alarm Cleared / E014 Lüftungsfehler
Lüftung arbeitet wieder Normal
{timestamp}

Absender: LabWatch-150 / Raum E014
Subject :  Alarm / E014 Gassensorfehler

Alarm / E014 Gassensorfehler
{timestamp}
Einer oder mehrere Gassensoren ausgefallen
Mehr Infos auf https://labwatch.physik.unibas.ch/perswatch/150
Alarm Clear Subject : Alarm Cleared / E014 Gassensorfehler
Alarm Cleared / E014
{timestamp}
Gassensoren arbeiten wieder Normal

Absender: LabWatch-150 / Raum E014
Subject :  Alarm / E014 Pressluftdruck

Pressluftdruck Haussystem = <istwert> bar
Pressluftdruck unterschreitet <sollwert> bar
Pressluft wurde von "house system" auf "bottle" umgeschaltet!
<zeitstempel>
Alarm Clear Subject : Alarm Cleared / E014 Pressluftdruck
Pressluftdruck = <istwert> bar
Pressluftdruck ist wieder im Normalbereich
Pressluft wurde von "bottle" auf "house system" umgeschaltet!
<zeitstempel>

Absender: LabWatch-150 / Raum E014
Subject :  Alarm / E014 Kühlwasserfehler

Kühlwasser ist ausgefallen
<zeitstempel>
Alarm Clear Subject : Alarm Cleared / E014 Kühlwasserfehler
Kühlwasser fliesst wieder Normal
<zeitstempel>

    Alarmschwellenwert
  • Pressluftdruck < 6.6 bar
     Ist der Druck tiefer wird vom Haussystem auf Pressluftflasche umgeschaltet.

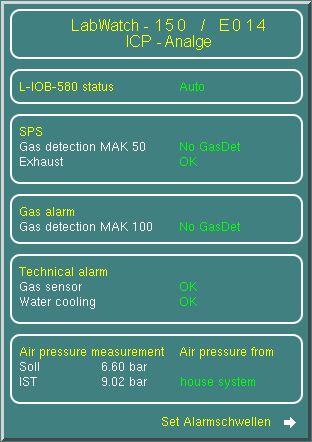

LWEB Browser Visualisierung
Hier im LWEB-150 ist es möglich die Druckwerte auszulesen oder neue Alarmschwellenwerte einzugeben.



MAK => Maximale-Arbeitsplatz-Konzentration
