U107 Wasserkreislauf Ueberwachung
DE  EN

LabWatch 157

ist ein Web LIOB-580 Modul der Firma Loytec

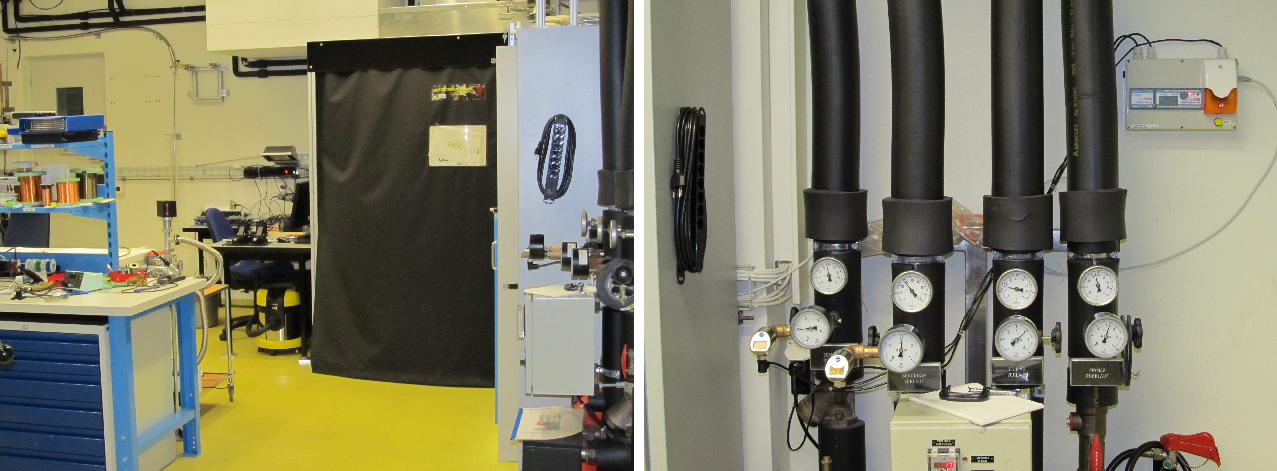

LabWatch-157
Ort: U107
/ Poggio-Lab / Tel. 061 207 35 81

Adresse:    10.34.108.157
Name:       http://phys-alarm-17.physik.p.unibas.ch
LWEB-157: lweb802

Benachrichtigung:
Email an Simon Philipp, Leon Camenzind, Boris André GrossPikettdienst
Alarmierungen:
Email an Simon Philipp, Leon Camenzind, Boris André GrossPikettdienst
SMS  an Leon Camenzind, Boris André Gross, HW+Stv, Pikettdienst

Dieses Modul überwacht den Rücklaufwasserdruck und die Wasserdruckdifferenz des Vor- und Rücklaufs am Apaco Kühlwasserkreislaufs im Labor U107.

Unterschreitet der Rücklaufdruck 0.6 bar schaltet sich die Analge automatisch aus.
Um dies zu verhindern wird beim Unterschreiten des RL von 1.1 bar eine Benachrichtigung per Email an die Verantwortlichen gesendet.

Eine Benachrichtigungs-Email an techalarm-phys@unibas.ch wird gesendet und an die Verantwortlichen weitergeleitet:
Absender: LabWatch-157 / Raum U107
Subject :  RL-Druck zu tief / U107 Apaco-Station

RL= <ist_wert>
Wasserdruck im Raum U107 des RL fällt unter <soll> bar
Wasser sollte demnächst nachgefüllt werden
{timestamp}
Mehr Infos auf https://labwatch.physik.unibas.ch/labwatch/157
Alarm Clear Subject : RL-Druck Cleared / U107 Apaco-Station
Wasserdruck im Raum U107 des RL übersteigt  <soll> bar
und ist wieder im Normalbereich!
{timestamp}

Unterschreitet der Vorlaufdruck 4.5 bar könnte die Pumpe ausgefallen sein.
Eine Benachrichtigungs-Email an techalarm-phys@unibas.ch wird gesendet und an die Verantwortlichen weitergeleitet:
Absender: LabWatch-157 / Raum U107
Subject :  VL-Druck zu tief / U107 Apaco-Station

Wasserdruck im Raum U107des VL fällt unter 4.5 bar
Pumpe evtl. ausgefallen.
{timestamp}
https://labwatch.physik.unibas.ch/labwatch/157
Alarm Clear Subject : VL-Druck Cleared / U107 Apaco-Station
Wasserdruck im Raum U107des VL übersteigt 4.5 bar
und ist wieder im Normalbereich
{timestamp}

Sollte der RL-Druck weiter sinken unter 0.9 bar, wird ein akutischer und optischer Alarm ausgelöst.
im Raumen U107 mit Quittierungsmöglichkeit, die den akustischen Alarm für 60 Minuten unterdrückt.
Das gleiche gilt auch bei Unter- oder Ueberschreitung des Differenzdrucks.

Eine Alarmierungs-Email an techalarm-phys@unibas.ch wird gesendet und an die Verantwortlichen weitergeleitet:
Absender: LabWatch-157 / Raum U107
Subject :  Alarm / U107 Apaco-Station

Alarm / U107 Apaco-Station
{timestamp}
Wasserdruck des RL im Raum U107 fällt unter <soll_wert> bar
Unter 0.6 bar wird die Anlage abgeschaltet

Mehr Infos auf https://labwatch.physik.unibas.ch/labwatch/157


Absender: LabWatch-157 / Raum U107
Subject :  Alarm / U107 Apaco-Station

Alarm / U107 Apaco-Station
{timestamp}
Wasserdruckdifferenz im Raum U107 zwischen VL und RL unterschreitet <soll_wert> bar

https://labwatch.physik.unibas.ch/labwatch/157
Alarm Clear Subject : Alarm Cleared / U107 Apaco-Station
Alarm / U107 Apaco-Station
{timestamp}
Wasserdruckdifferenz im Raum U107 zwischen VL und RL überschreitet <soll_wert> bar
und ist wieder im Normalbereich!


Absender: LabWatch-157 / Raum U107
Subject :  Alarm / U107 Apaco-Station

Alarm / U107 Apaco-Station
{timestamp}
Wasserdruckdifferenz im Raum U107 zwischen VL und RL überschreitet <soll_wert> bar

https://labwatch.physik.unibas.ch/labwatch/157
Alarm Clear Subject : Alarm Cleared / U107 Apaco-Station
Alarm / U107 Apaco-Station
{timestamp}
Wasserdruckdifferenz im Raum U107 zwischen VL und RL unterschreitet <soll_wert> bar
und ist wieder im Normalbereich!


Absender: LabWatch-157 / Raum U107
Subject :  Alarm Quitt / U107 Apaco Station

Die Quittiertaste wurde vorort gedrückt!!!

   Normalbereich
  • RL-Druck 1.17 bar
  • VL-Druck 3.68 bar


   Benachrichtigungsschwellenwert
  • Sekundär Rücklaufdruck < 0.85 bar
  • Sekundär Vorlaufdruck   < 3.0 bar
    Alarmschwellenwerte
  • Sekundär Rücklaufdruck < 0.7 bar
  • Sekundär Differenzdruck < 0.6 bar
  • Sekundär Differenzdruck > 4.5 bar
  • Trigger delay time         = 10 sec
  • ReAlarm time                = 60 min

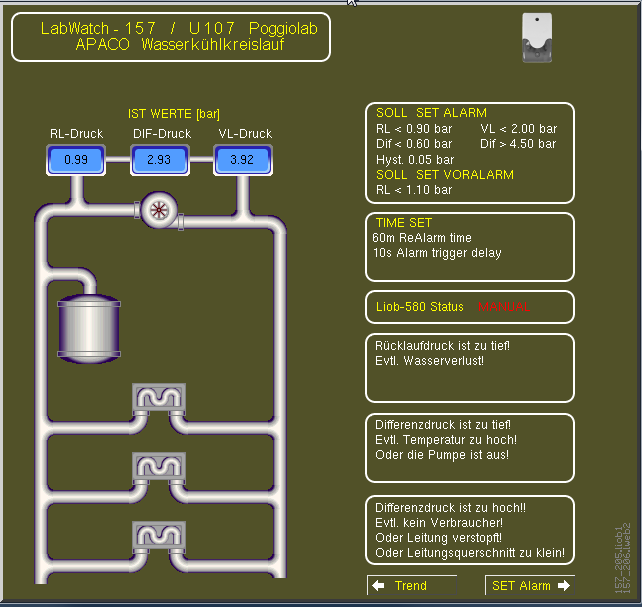

Bild der LWEB Browser Visualisierung
Hier im LWEB-157 ist es möglich die Druckwerte auszulesen oder neue Alarmschwellenwerte einzugeben.

LWEB803 Visualisierungs-Software
