O207 Wasserkreislauf Ueberwachung
DE EN
LabWatch 168
ist ein Web LIOB-580 Modul der Firma Loytec

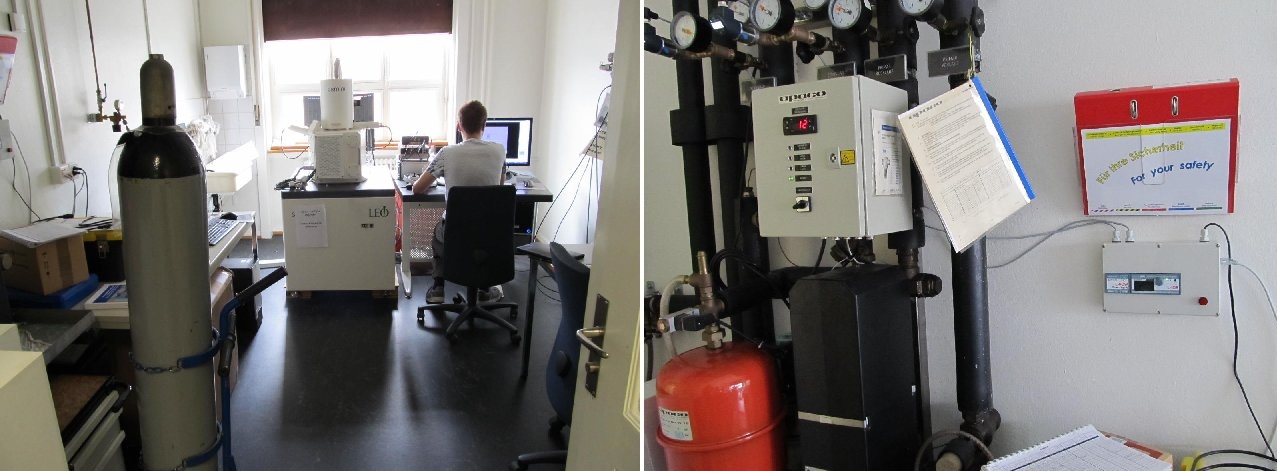

Ort: O207 / REM Mikroscope Gemini
Adresse: 10.34.108.168
Name: http://phys-alarm-28.physik.p.unibas.ch
LWEB-168:
Benachrichtigung:
| Email an | Lukas Gubser, David Indolese, Miguel Carballido, Matthijs Hermans, Pikettdienst |
| Email an | Lukas Gubser, David Indolese, Miguel Carballido, Matthijs Hermans, Pikettdienst |
| SMS an | Lukas Gubser, David Indolese, Miguel Carballido, HW+Stv, Pikettdienst |
Dieses Modul überwacht den Rücklaufwasserdruck und die Wasserdruckdifferenz des Vor- und Rücklaufs am Apaco Kühlwasserkreislaufs im Labor O207.
Unterschreitet der Rücklaufdruck 0.6 bar schaltet sich die Analge automatisch aus.
Um dies zu verhindern wird beim Unterschreiten des RL von 1.1 bar eine Benachrichtigung per Email an die Verantwortlichen gesendet.
Eine Benachrichtigungs-Email an techalarm-phys@unibas.ch wird gesendet und an die Verantwortlichen weitergeleitet:
| Absender: | LabWatch-168 / Raum O207 |
| Subject : | RL-Druck zu tief / O207 Apaco-Station |
| RL= <ist_wert> Wasserdruck im Raum O207 des RL fällt unter <soll> bar Wasser sollte demnächst nachgefüllt werden {timestamp} Mehr Infos auf https://labwatch.physik.unibas.ch/labwatch/168 |
|
| Alarm Clear Subject : | RL-Druck Cleared / O207 Apaco-Station |
| Wasserdruck im Raum O207 des RL übersteigt <soll> bar und ist wieder im Normalbereich! {timestamp} |
Unterschreitet der Vorlaufdruck 4.5 bar könnte die Pumpe ausgefallen sein.
Eine Benachrichtigungs-Email an techalarm-phys@unibas.ch wird gesendet und an die Verantwortlichen weitergeleitet:
| Absender: | LabWatch-168 / Raum O207 |
| Subject : | VL-Druck zu tief / O207 Apaco-Station |
|
Wasserdruck im Raum O207 des VL fällt unter 4.5 bar
Pumpe evtl. ausgefallen. https://labwatch.physik.unibas.ch/labwatch/168 |
|
| Alarm Clear Subject : | VL-Druck Cleared / O207 Apaco-Station |
|
Wasserdruck im Raum O207 des VL übersteigt 4.5 bar
und ist wieder im Normalbereich {timestamp} |
Sollte der RL-Druck weiter sinken unter 0.9 bar, wird ein akutischer und optischer Alarm ausgelöst.
Das gleiche gilt auch bei Unter- oder Ueberschreitung des Differenzdrucks.
im Raumen O207 mit Quittierungsmöglichkeit, die den akustischen Alarm für 60 Minuten unterdrückt.
Eine Alarmierungs-Email an techalarm-phys@unibas.ch wird gesendet und an die Verantwortlichen weitergeleitet:
| Absender: | LabWatch-168 / Raum O207 |
| Subject : | Alarm / O207 Apaco-Station |
| Alarm / O207 Apaco-Station {timestamp} Wasserdruck des RL im Raum O207 fällt unter <soll_wert> bar Unter 0.6 bar wird die Anlage abgeschaltet Mehr Infos auf https://labwatch.physik.unibas.ch/labwatch/168
|
| Absender: | LabWatch-168 / Raum O207 |
| Subject : | Alarm / O207 Apaco-Station |
| Alarm / O207 Apaco-Station {timestamp} Wasserdruckdifferenz im Raum O207 zwischen VL und RL unterschreitet <soll_wert> bar https://labwatch.physik.unibas.ch/labwatch/168 |
|
| Alarm Clear Subject : | Alarm Cleared / O207 Apaco-Station |
| Alarm / O207 Apaco-Station {timestamp} Wasserdruckdifferenz im Raum O207 zwischen VL und RL überschreitet <soll_wert> bar und ist wieder im Normalbereich! |
| Absender: | LabWatch-168 / Raum O207 |
| Subject : | Alarm / O207 Apaco-Station |
| Alarm / O207 Apaco-Station {timestamp} Wasserdruckdifferenz im Raum O207 zwischen VL und RL überschreitet <soll_wert> bar https://labwatch.physik.unibas.ch/labwatch/168 |
|
| Alarm Clear Subject : | Alarm Cleared / O207 Apaco-Station |
| Alarm / O207 Apaco-Station {timestamp} Wasserdruckdifferenz im Raum O207 zwischen VL und RL unterschreitet <soll_wert> bar und ist wieder im Normalbereich! |
Benachrichtigungsschwellenwert
- Sekundär Rücklaufdruck < 1.1 bar
- Sekundär Vorlaufdruck < 3.5 bar
- Sekundär Rücklaufdruck < 0.9 bar
- Sekundär Differenzdruck < 1.5 bar
- Sekundär Differenzdruck > 4.0 bar
- Trigger delay time = 10 sec
- ReAlarm time = 60 min
Bild der LWEB Browser Visualisierung
